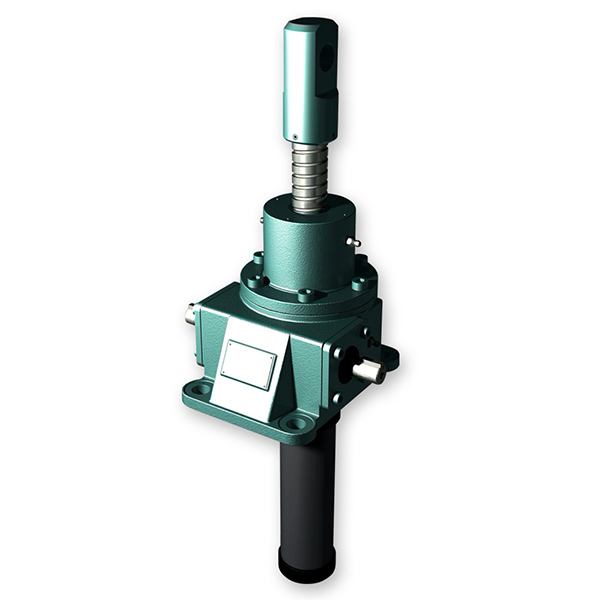

High-lead Ball Screw Jack

Danh mục: Ball Screw Jack, Screw Jack

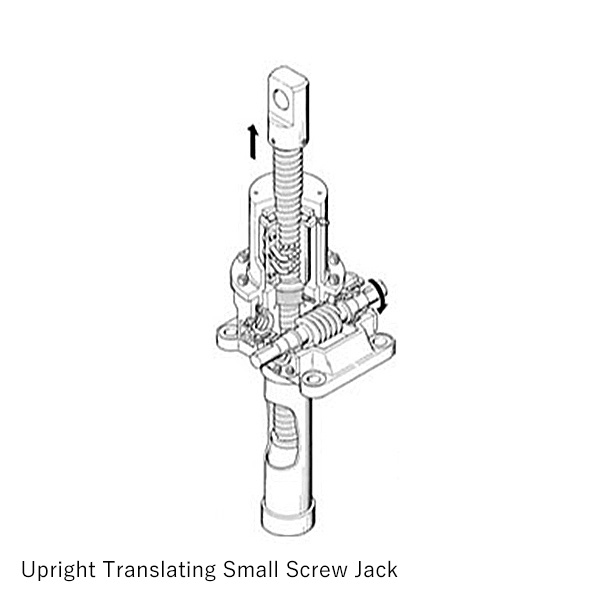

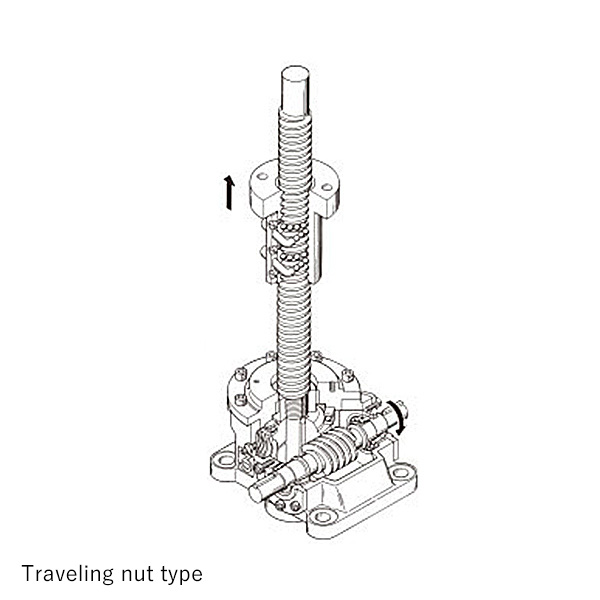

Tổng quan

Trục vít me bi bước lớn sử dụng trục vít me bi (trục nâng) được thiết kế phù hợp cho hoạt động tốc độ cao.

Tải trọng: 4 kN ~ 200 kN
Việc sử dụng vít me bi bước lớn giúp đạt tốc độ nâng nhanh hơn so với vít me bi thông thường ở cùng tốc độ quay đầu vào.
Loại này sử dụng ma sát lăn giữa đai ốc và trục nâng, cho hiệu suất cao gấp khoảng 3 lần so với loại vít thang, giúp tiết kiệm năng lượng.
Có thể chế tạo kèm cơ chế chống xoay để ngăn trục nâng bị quay theo.
Nhiều tùy chọn có sẵn, bao gồm: ống gân chống bụi để bảo vệ trục nâng, đế trunnion, công tắc giới hạn và RC encoder.
Loại vít me bi này không có chức năng tự hãm, do đó cần lắp thêm phanh.

Series/Size Code	RSF	J0F	J1F	J2F	J3F	J4F
Capacity	4kN	10kN	25kN	50kN	100kN	200kN
Lifting screw diameter	16mm	20mm	25mm	36mm	40mm	50mm
Lifting screw lead	16mm	20mm	25mm	36mm	40mm	50mm
Worm gear ratio	5	5	6	6	8	8
Effciency	0.64	0.64	0.61	0.61	0.59	0.6
Maximum allowable power per jack	0.63kW	0.75kW	1.3kW	2.5kW	3.7kW	6kW
Input shaft torque at no load (b)	0.15N・m	0.3N・m	1N・m	2N・m	3N・m	5N・m
Torque coefficient (a)	0.80	1.0	1.09	1.56	1.34	1.66
Required input torque at maximum load	3.4N・m	10N・m	28N・m	80N・m	137N・m	337N・m
Required input torque at maximum load	1.8N・m	6.6N・m	16N・m	47N・m	61N・m	156N・m
Speed coefficient (c) (screw lead per rotation of input shaft)	3.2mm	4mm	4.17mm	6mm	5mm	6.25mm
Maximum allowable input rotation speed (over 1000min-1 must be oil lubruicated)	2000min^-1	1800min^-1	1800min^-1	1800min^-1	1800min^-1	1800min^-1
Anti-rotation key torque at maximum load	1.5N・m	5N・m	15N・m	45N・m	100N・m	250N・m
Input shaft allowable overhang load	300N	300N	450N	700N	1200N	1200N
Amount of filled grease	Maintenance-Free	0.15kg	0.6kg	0.9kg	1.5kg	3kg
Operating temperature range	-15〜80℃	-15〜80℃	-15〜80℃	-15〜80℃	-15〜80℃	-15〜100℃
