Tổng quan

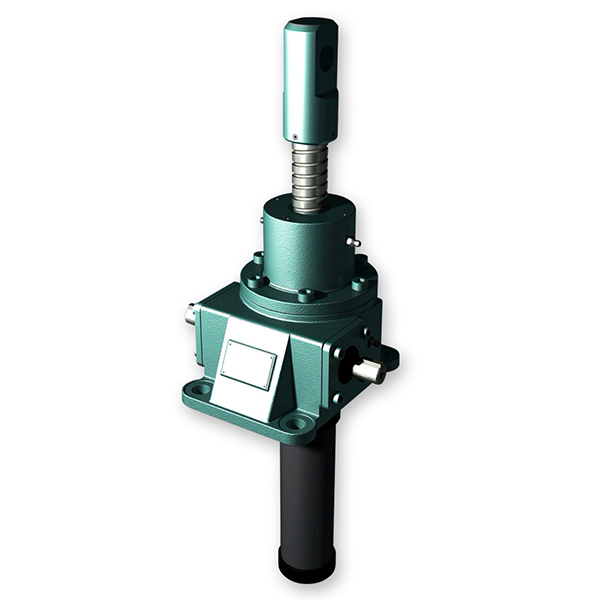

Vận hành tốc độ cao, tần suất cao và hiệu suất cao giúp tăng năng suất, đồng thời góp phần tiết kiệm năng lượng và bảo vệ môi trường. Jack có thể được sử dụng không chỉ cho nâng hạ thông thường mà còn cho nhiều mục đích khác nhau.
Đặc điểm
-
Tải trọng: 5 kN ~ 50 kN
-
Tốc độ trục vít nâng: tối đa 20 m/phút
-
Nhanh gấp 5 lần so với vít me bi thông thường.
-
Chu kỳ làm việc: tối đa 70% ED
-
Chu kỳ làm việc cao gấp 5 lần so với sản phẩm truyền thống.
-
Tốc độ quay đầu vào: tối đa 2000 ~ 3000 vòng/phút
-
Có thể ứng dụng cho nhiều hoạt động khác nhau khi kết hợp với động cơ servo.
-
Loại jack này không có chức năng tự hãm, do đó cần lắp thêm phanh.
Thông số kỹ thuật
| Series/Size Code | JSH | J0H | J1H | J2H |
|---|---|---|---|---|
| Capacity | 5kN | 10kN | 25kN | 50kN |
| Lifting screw diameter | 20mm | 25mm | 36mm | 40mm |
| Lifting screw lead | 20mm | 25mm | 36mm | 40mm |
| Gear Ratio | 3 | 3 | 3.64 | 4 |
| Effciency | 0.81 | 0.81 | 0.81 | 0.81 |
| Maximum allowable power | 1.3kW | 1.6kW | 2.5kW | 3.3kW |
| Torque coefficient (a) | 1.45 | 1.81 | 2.18 | 2.18 |
| Inertia moment （kg·m2） | 0.0009 | 0.0025 | 0.0093 | 0.0189 |
| Standard Capacity torque *1 | 7.3N・m | 18N・m | 55N・m | 109N・m |
| Allowable acceleration torque *1 | 8.0N・m | 20N・m | 60N・m | 120N・m |
| Required input torque at maximum load | 6N・m | 15N・m | 43N・m | 86N・m |
| Speed coefficient (c) (screw lead per rotation of input shaft) |
6.67mm | 8.33mm | 10mm | 10mm |
| Maximum allowable input rotation speed | 3000min-1 | 2400min-1 | 2000min-1 | 2000min-1 |
| Anti-rotation key torque at maximum load | 2.5N・m | 6.3N・m | 22.5N・m | 50N・m |
| Input shaft allowable overhang load | 120N | 150N | 400N | 800N |
| Amount of filled grease | 20g | 25g | 45g | 80g |
| Amount of oil | 0.1ℓ | 0.3ℓ | 0.5ℓ | 1.8ℓ |
| Approximate weight (at stroke of 100) |
15kg | 20kg | 45kg | 95kg |
| Operating temperature range | -10〜50℃ | -10〜50℃ | -10〜50℃ | -10〜50℃ |
