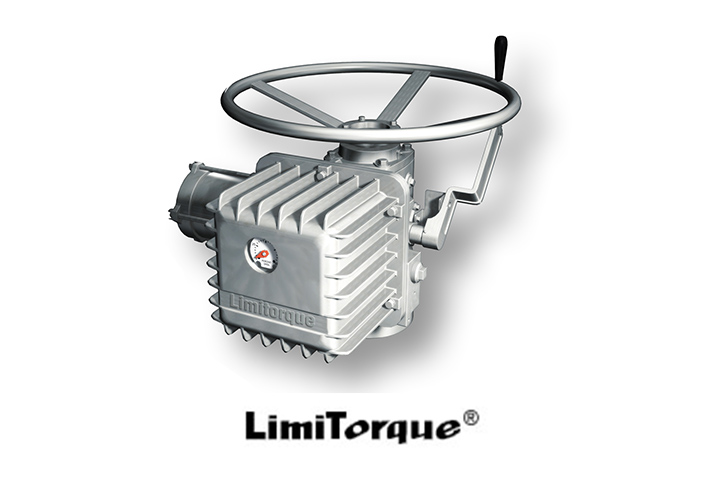

Dòng Limitorque L120 Series là bộ truyền động van nhiều vòng quay (multi-turn) được trang bị motor và hệ thống bánh răng chính xác.
– Thiết kế với kết cấu bền vững, độ chính xác cao, và chức năng điều khiển nâng cao.
– Khả năng bảo trì vượt trội giúp vận hành ổn định lâu dài.
– Có 8 kích cỡ và nhiều loại bảo vệ, bao gồm chống nước và chống nổ, đáp ứng nhu cầu đa dạng trong công nghiệp.
Ứng dụng
– Nhà máy nhiệt điện và thủy điện.
– Hệ thống cấp thoát nước.
– Ngành dầu khí, hóa chất, đóng tàu, hàng hải, sản xuất giấy.
– Lắp trực tiếp vào van nhiều vòng quay (van cửa, van cầu, sluice gate, van thủy lực).
– Kết hợp với actuator quay 1/4 vòng để vận hành van bướm, van nút, damper.
Đặc điểm
Robust housing
– Small actuators: die-cast aluminum housing.
– Large actuators: cast iron housing.
– Standard protection: IP55 outdoor type.
– Options: water-resistant and explosion-proof.
– Large O-ring design ensures long-term airtightness.
Highly durable gear train
– Worm gears (aluminum bronze) + worms (chrome molybdenum steel).
– Service life of over 100,000 rotations.
– Extreme-pressure grease in sealed gear case.
High-performance torque switch
– High-capacity silver contacts with long life.
– Adjustable across full torque range (open/close).
– Reliable valve protection against overload.
High-precision geared limit switch
– Standard: four-position geared limit switch, 600 V rated.
– Four rotors, each with four contacts, to detect valve positions.
– Adjustable operating point at any stroke position.
– Intermittent gear mechanism prevents shift from preset position.
Safe manual/electric switching
– All models equipped with declutch lever.
– Manual mode via lever; returns automatically to electric mode when motor activates.
– Handwheel remains idle during electric operation.
Earth terminal & space heater (standard)
– Earth terminal for humid environments.
– Space heater ensures stable operation in cold conditions.
Enhanced control functions
– Integral control compatible with local control panels and computerized systems.
– Enables centralized control and networking of multiple actuators.
Benefits
– Proven performance in critical industries worldwide.
– Rugged and reliable design for long service life.
– Flexible protection types for different environments.
– Simplified maintenance and safe manual override.
– Scalable to centralized plant control systems.
Specifications
| Unit size | L120-10 | L120-20 | L120-40 | L120-85 | L120-190 | L120-420 | L120-800 | L120-2000 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Mechanism and specifications | Allowable torque N・m | 140 | 270 | 540 | 1100 | 2500 | 5700 | 11000 | 27000 | |
| Allowable thrust kN | 44 | 88 | 130 | 200 | 330 | 620 | 1100 | 2200 | ||
| Maximum system diameter mm | Screw connection Drive 2 |
※32 | ※57 | ※66 | ※83 | ※88 | ※127 | ※127 | ※158 | |
| Key connection ※※Drive 1 |
24 （7×3 ） |
46 （14×3.8 ） |
53 （16×4.3 ） |
70 （20×4.9 ） |
73 （20×4.9 ） |
108 （28×6.4 ） |
180 （45×10.4 ） |
206 （50×11.4 ） |
||
| Output shaft rotation frequency min-1 | 60Hz | 12-192 | 12-192 | 12-192 | 12-192 | 12 18-96 120-192 |
12 18-72 84-168 |
12-36 84-192 |
12-30 36-60 |
|
| 50Hz | 12-168 | 12-168 | 12-168 | 12-168 | 12-18 24-84 96-168 |
12-18 24-60 72-168 |
12-60 72-144 |
12-30 36-48 |
||
| Reduction rate of manual type | Standard | 1:1 | 1:1 | 1:1 | ※※※ | 40:1 24:1 9:1 |
39:1 28:1 11:1 |
34:1 13:1 |
270:1 164:1 |
|
| Option | 4.2:1 | 5.7:1 | 12:1 | ー | 115:1 69:1 26:1 |
236:1 170:1 67:1 |
202:1 79:1 |
772:1 468:1 |
||
| Attachable actuator | BA(Allowable thrust: 26 – 1,200 kN, for multi-turn-type valve) HB(Allowable torque: 0.83 – 200 kN·m, for part-turn-type valve) H(Allowable torque: 390 – 1,100 kN·m, for part-turn-type valve) |
|||||||||
| Electric and control specifications | Motor | Power supply | AC 200V/400V/50Hz、200V/440V/60Hz(Compatible to 600 V AC and lower) | |||||||
| Starting torque | 500% | |||||||||
| Insulation class | Class F | |||||||||
| Rated time | 15 minutes | |||||||||
| Thermostat | 15 minutes | |||||||||
| Space heater | Supplied | |||||||||
| Thermal protector | Option | |||||||||
| Motor starter | Option | |||||||||
| Trans | ||||||||||
| Push-button switch | ||||||||||
| Indication light | ||||||||||
| Selector switch | ||||||||||
| Position transmitter | ||||||||||
| Modulating control | ||||||||||
| Protection type | Protection structure | IP55,67、NEMA,I,Ⅱ,Ⅳ,Ⅵ | ||||||||
| Explosion-proof | JIS Exdll BT4 FM Class 1 Group B,C,D Division 1,2 FM Class 2 Group E,F,G Division 1,2 CSA Class 1 Group B Division 2 CSA Class 1 Group C,D Division 1,2 CSA Class 2 Group E,G Division 1,2 Cenelec Group 2a,2b T4（BS 5501 PART 5 ） |
|||||||||
