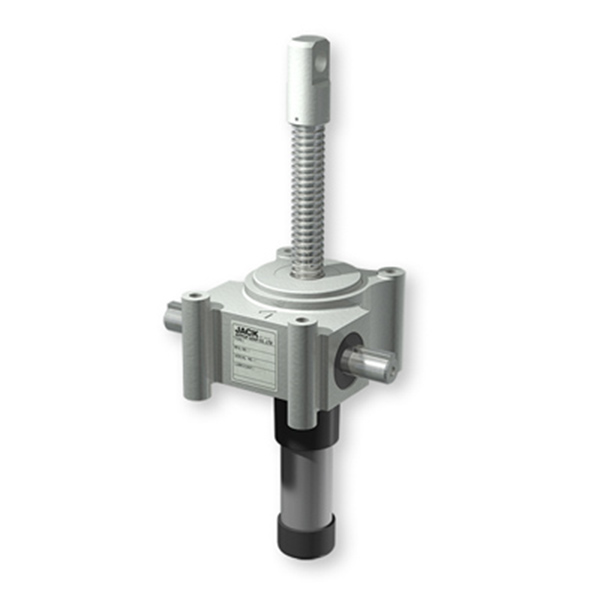

Kích vít siêu nhỏ gọn, nhẹ và dễ sử dụng – Hiệu suất cao tương đương kích vít tiêu chuẩn
Đặc điểm nổi bật
- Tải trọng: 2kN / 5kN
- Thiết kế siêu nhẹ nhưng vẫn đảm bảo độ bền và độ cứng vững cao.
- Kích thước nhỏ gọn, tiết kiệm không gian lắp đặt; thiết kế lỗ bắt vít cho phép gắn trên cả mặt trên hoặc mặt dưới của thiết bị.

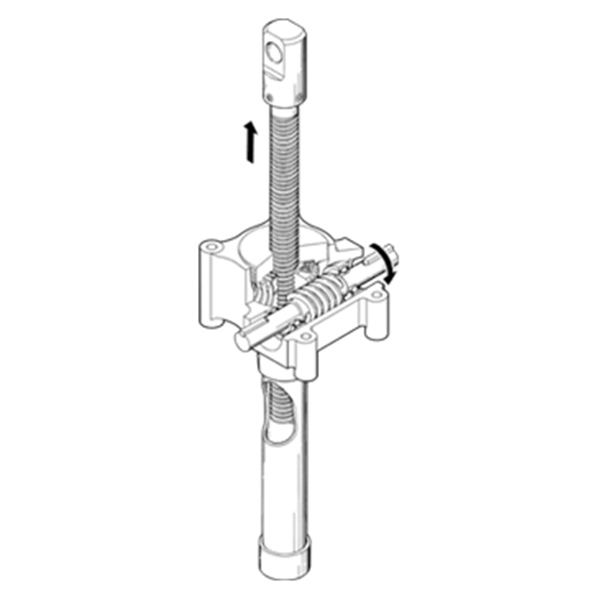

- Sử dụng bánh răng trục vít chính xác cao và trục vít me hình thang; tính năng tự khóa hoạt động ở bất kỳ vị trí nào trong hành trình nâng.
- Tùy chọn đa dạng: Ống bellows chống bụi bảo vệ trục vít nâng, công tắc giới hạn điều khiển hành trình, encoder RC…
Ưu điểm khi sử dụng kích vít Nippon Gear Maker
-
Nhỏ gọn – linh hoạt: Phù hợp với không gian hạn chế.
-
Hiệu suất cao: Sánh ngang các dòng kích vít tiêu chuẩn.
-
Độ bền vượt trội: Cấu tạo chắc chắn, tuổi thọ cao.
-
Đa dạng ứng dụng: Dùng trong thiết bị công nghiệp, máy móc tự động, hệ thống nâng hạ…
Thông số kỹ thuật tiêu chuẩn
| Thông số | RMG – 2kN | RSG – 5kN |
|---|---|---|
| Đường kính trục vít nâng | 16mm | 20mm |
| Bước trục vít nâng | 3mm | 4mm |
| Tỉ số truyền bánh răng trục vít (H) | 3 | 5 |
| Tỉ số truyền bánh răng trục vít (L) | – | 24 |
| Hiệu suất (H) | 0.22 | 0.22 |
| Hiệu suất (L) | – | 0.13 |
| Công suất tối đa cho phép/jack (H) | 0.32kW | 0.63kW |
| Công suất tối đa cho phép/jack (L) | – | 0.25kW |
| Momen trục vào không tải (b) | 0.07N・m | 0.15N・m |
| Hệ số momen (a – H) | 0.73 | 0.57 |
| Hệ số momen (a – L) | – | 0.21 |
| Momen yêu cầu tối đa (H) | 1.5N・m | 3.0N・m |
| Momen yêu cầu tối đa (L) | – | 1.2N・m |
| Hệ số tốc độ (c – H) | 1.0mm | 0.8mm |
| Hệ số tốc độ (c – L) | – | 0.17mm |
| Tốc độ quay trục vào tối đa | 2000 vòng/phút | 2000 vòng/phút |
| Tốc độ quay tối đa ở tải lớn nhất | 2000 vòng/phút | 2000 vòng/phút |
| Momen chống xoay tối đa | 3.5N・m | 7.5N・m |
| Tải trọng hướng tâm trục vào cho phép | 120N | 300N |
| Lượng mỡ bôi trơn | Bảo dưỡng miễn phí | Bảo dưỡng miễn phí |
| Nhiệt độ vận hành | -15〜80℃ | -15〜80℃ |
